HCM-X : Egg incubator Humidifier Control Module

Disain lebih baru dapat anda temukan dengan klik di SINI





- User adjustable water heating limit temperature
  (0-85 degree Celsius)
- User adjustable humidity gain (0-95% RH)
- Yellowish green backlight 16 characters by 4 lines
  LCD display
- Set and actual display
- Suits high capacity egg incubators
- Clean humidity as a result of clean evaporation
  compared to hard water from mist maker
- Used by most of breeders


Mekanisme

HCM-X hygrostat module
Built in 2 sensor
1. Water Temperature Sensor

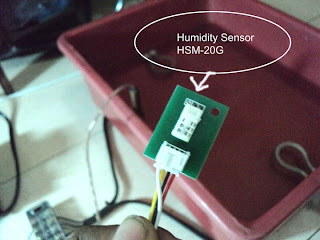

2. Relative Humidity (RH) sensor : HSM-20G

- Range limit temperatur air : MAX 85 derajad celsius
- Range penyetelan RH : 95% MAX
- Layar LCD 16X4 backlight hijau kekuningan
- Tampilan setting value dan actual value
- Single output (dapat dipararel) ke elemen
  pemanas air (AC220V)

Cara Pemasangan
1. Kabel power (orange) ke Listrik PLN 220V
2. Kabel biru ke elemen pemanas air
3. Sensor temperatur air : dimasukkan kedalam nampan air
   yang dipanaskan
4. Sensor Humidity : di ruangan yang atur kelembabannya
   dengan mengalirkan uap dari hasil pemanasan air.

Algoritma program dari mikrokontroler (Uc) didalamnya :
1. Uc membaca sensor RH (HSM-20G) dan temperatur air apakah
   keluarannya sama atau lebih tinggi dari sinyal dari
   yang diset oleh  potensiometer oleh operator.
   Bila sama maka pemanas akan dimatikan dan bila kurang maka
   pemanas akan dihidupkan.
2. Logika yang dipakai adalah 'AND' yang berarti :
    a. Bila kedua sensor membaca kurang dari yang ditentukan
       maka pemanas hidup.
    b. Jika salah satu sensor membaca lebih, maka pemanas akan
       dimatikan.  Sederhanyanya, bila RH masih kurang tetapi
       air sudah melebihi batas yang diinginkan, maka pemanas
       akan dimatikan agar menjaga air tidak overheating.
       Demikian juga bila RH sudah tercapai padahal temperatur
       air belum  mencapai maksimun yang ditentukan, maka
       pemanas juga akan dimatikan.
    c. Bila RH maupun temperatur air keduanya telah mencapai
       yang telah ditentukan maka pemanas akan dimatikan.







Take a time to watch these performance videos :



Application Note :

Mengontrol kelembaban termasuk hal sulit untuk dilakukan. Ini terkait dengan sifat fisika uap air di udara yang secara langsung tidak bisa diukur kadarnya oleh alat instrumen elektronika. Pengukuran didasarkan pada parameter lain dari kadar udara di udara tersebut seperti misalnya suhu dan muatan kapasitif.Selain itu, tidak seperti mengontrol temperatur udara yang relatif mudah, dimana begitu suhu telah dicapai maka memutus arus ke pemanas dengan segera akan menurunkan suhu dalam hitungan detik sehingga akan didapatkan regulasi suhu yang optimal, bahkan sampai range 0,1 derajad Celsius. Tentunya ini untuk regulasi suhu yang setidaknya 5 derajad diatas suhu ruang (misalkan anda mengeset 35 derajad pada suhu ruang 30 derajad). Nilai setting yang mendekati suhu ruang relatif sulit juga pencapaiannya, karena terkadang pemanas seringkali kebablasan memanaskan walaupun pemutus arus sempurnya menghentikan arus yang mengalir ke pemanas tersebut pada nilai yang diinginkan. Namun nilai kebablasan ini tentunya hanya dalam range kurang dari 0,5 derajad Celsius.Bagaimana dengan pengaturan humdity (RH)? Kita ulas pengaturan tersebut dengan tiga tipehumidity generator berikut


Ultrasonic Mist Maker
Dengan airflow yang relatif bagus, regulasi RH dengan generator uap ultrasonic relatif cepat dan bagus hasilnya. Begitu ultrasonic dihidupkan, maka dalam hitungan detik uap akan segera dihasilkan dan demikian pula bila telah dicapai RH yang diinginkan, maka setelah arus ke generator ultrasonic diputuskan, pembangkitan uap akan segera dihentikan seketika. Logikanya akan didapatkan regulasi yang sangat baik. Demikiankah? Bukan sangat baik, apalagi menyamai prestasi dari regulasi udara, namun relatif lebih baik. Namun demikian dalam prakteknya, range fluktuasi 5% pada umumnya didapatkan walaupun range yang diprogramkan dalam humidity controller adalah 0,1%. Hal ini tidak bisa dihindari karena kita tidak dapat melawan sifat fisika yang melekat pada obyek yang kita kontrol tersebut. Namun bagi praktisi penetasan telur, tingkat keakurasian 5% ini tentunya dalat diterima dan tidak menjadikan masalah yang terlalu berarti. Kelebihan lain dari generator tipe ini adalah nilai energi yang dibutuhkan sangat kecil. Dengan hanya  degnan 15 Watt saja kita sudah bisa mendapatkan uap air dalam jumlah besar. Namun kelemahan yang melekat pada  tipe generator ultrasonic ini adalah daya tahannya. Laporan di lapangan rata-rata menunjukkan bahwa peralatan ultrasonic ini hanya mampu bertahan satu bulan pengoperasian secara terus menerus. Ini juga mungkin yang menjadikan alasan disertakannya beberapa suku cadang atau spare-part dari unit tersebut dalam packingnya.


Generator Pemanas
Air Seperti yang kita ketahui, tubular heater yang baik bisa bertahan dalam beberapa tahun. Inilah yang membuat tipe humidity generator ini dipilih oleh breeder besar. Dasar pilihan mereka tentunya pada keandalan dan daya tahan unit melebih biaya yang harus dikeluarkan karena daya yang dibutuhkan pemanas tubular ini sangat besar. Untuk menyamai 15 watt ultrasonic mist maker, diperlukan tubular heater lebih dari 300Watt. Sungguh perbedaan yang fantastis.Air selalu menguap, bahkan pada temperatur 10 derajad sekalipun, hanya kadar penguapannya yang semakin kecil seiring denganmenurunnya suhu air. Memanaskan air akan meningkatkan penguapannya berkali lipat. Dengan memanaskan air pada range suhu tertentu, maka akan didapatkan regulasi uap air yang ada di ruang yang kita kontrol. Namun kita harus bijaksana menerima hasil pengontrolan tersebut.Katakanlah kita mengontrol suhu air 50 derajad untuk mendapatkan RH 80%. Maka unit HCM-X akan memanaskan air sampai batas maksimal 50 derajad. Jika dengan suhu air tersebut tidak tercapai RH 80% apakah yang terjadi? Pemanas akan tetap dimatikan untuk melindungi air tidak overheating. Dalam kasus ini anda mempunyai 2 pilihan jika setelah sekian lama RH yang diinginkan tidak tercapai juga, yaitu dengan menambang luas permukaan air atau meningkatkan temperatur air. Jika RH 80% telah tercapai dalam suhu air dibawah 50 derajad, maka pemanas juga akan dimatikan. Dalam hal ini anda telah mengeset termperatur terlalu tinggi dan dapat menurunkannya sehingga didapatkan kombinasi pencapaian RH yang seimbang dengan termpertur air yang pas. Tentu saja hal ini 'sangat tidak mudah'  dan membutuhkan pengalaman untuk mendapatkannya.Hal yang perlu diingat, penghentian pemanas air tidak serta merta membuat uap yang dihasilkannya berhenti seketika. Itu yang harus kita sadari benar konsekuensinya, karena HCM-X hanyalah mengontrol RH dengan memanaskan air pada limit temperatur air yang anda tentukan. Bagaimanapun, pengalaman adalah guru yang terbaik.


Water Sprayer
Tipe generator ini mempunyai sifat mirip generator ultrasonic. Tekanan  tinggi yang melewati nozzle atau spoeier akan menghasilkan semprotan partikel air yang halus. Namun tidak sehalus partikel hasil generator ultrasonic tentunya, sehingga anda harus maklum kalau terkadang alat ini suka kebablasan alias kebanyakan nyemprotnya dan membuat ruangan yang anda kontrol lebih basah dari yang anda tentukan, misalkan anda meminta 70% anda dapat 80%.
